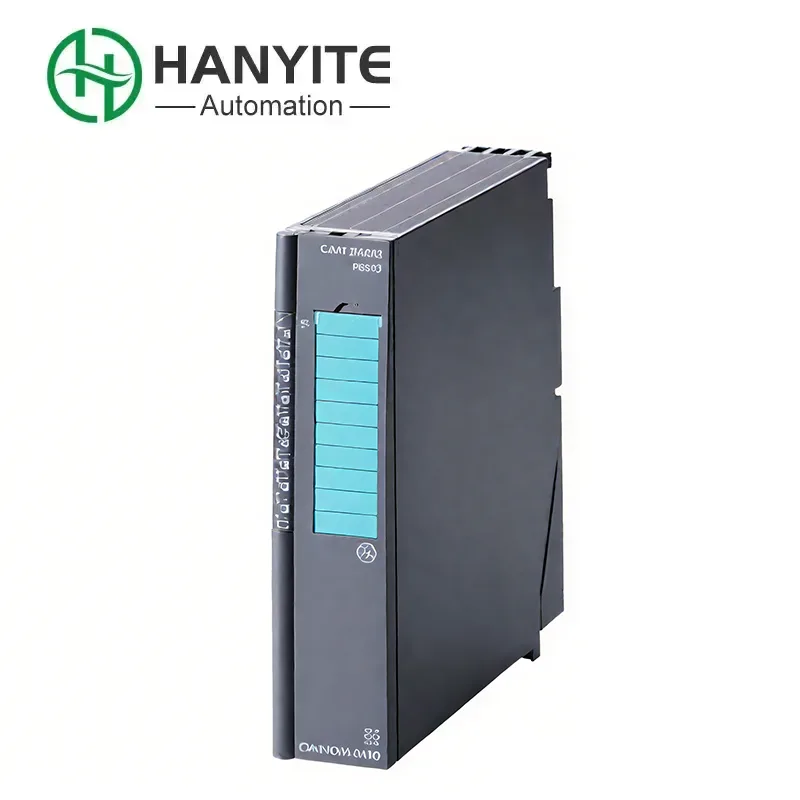

A Siemens 6ES7134-7TD00-0AB0 egy 4 csatornás hőellenállási (RTD) analóg bemeneti modul. Fő funkciója a gyenge ellenállás jelének fogadása a helyszíni hőmérséklet-érzékelőtől (például Pt100), majd ezt a hőmérsékletet jelző ellenállásértéket pontosan átalakítja digitális mennyiséggé, amelyet a PLC képes feldolgozni. A modul megfelelt a veszélyes környezetre vonatkozó tanúsítványnak (Ex ib[ia Ga]IIC T4 Gb, Ex ib[ia IIIC Da]IIC T4 Gb). Széles körben alkalmazzák a folyamatautomatizálás területén, különösen olyan iparágakban, mint a vegyipar, az olaj- és gázipar, valamint a gyógyszeripar.
A Siemens 6ES7134-7TD00-0AB0 képes kommunikálni a HART protokollt támogató adókkal, ezáltal az analóg jelek és digitális diagnosztikai adatok szinkron átvitelét éri el. 1. és 2. zóna veszélyes területeken való használatra tanúsítva (ATEX/IECEx). A modul 16 bites felbontással rendelkezik, és pontosan tudja mérni az analóg jeleket. Valós idejű folyamatvezérlő alkalmazásokhoz optimalizálható.
| Modellszám | Siemens 6ES7134-7TD00-0AB0 |
| Termék sorozat | ET 200SP |
| Termék típusa | Analóg bemeneti (AI) modul |
| Bemeneti csatornák | 4 csatorna (galvanikusan leválasztott) |
| Bemeneti típus | Ellenállás hőmérők (RTD) |
| Támogatott RTD típusok | 100 Pt, 200 Pt, 500 Pt, 1000 Pt, Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000, Cu 10, LG (lineáris ellenállás) és mások |
| Csatlakozási módok | 2 vezetékes, 3 vezetékes, 4 vezetékes csatlakozás |
| Mérési tartomány | Az érzékelő típusától függ (pl. Pt 100: -200 és +850 °C között) |
| Felbontás | 15 bit + előjel |
| Integrációs idő / Konverziós idő | 50 ms (csatornánként, minden csatornára) |
| Energiafogyasztás | 1,7 W (a hátlapi buszról) |
| Jelenlegi fogyasztás (L+) | Mérési tartomány |
| Vezetékes csatlakozás | Elülső csatlakozó (40 tűs) |
| Méretek (Sz x Ma x Mé) | 15 mm x 117 mm x 73 mm |
| Súly | Kompatibilitás |
| Kompatibilitás | SIMATIC S7-1500, S7-1200, ET 200MP vezérlők |
A Siemens 6ES7134-7TD00-0AB0 olyan folyamatautomatizálási rendszerekben alkalmazható, mint a SCADA és a PLC nyomás-, hőmérséklet- és áramlásérzékelők figyelésére. A HART eszközintegráció támogatja a terepi műszerek távoli diagnosztikáját és paraméterbeállítását. Robbanásveszélyes környezetben is alkalmazható, például olajfinomítókban és vegyi üzemekben.
