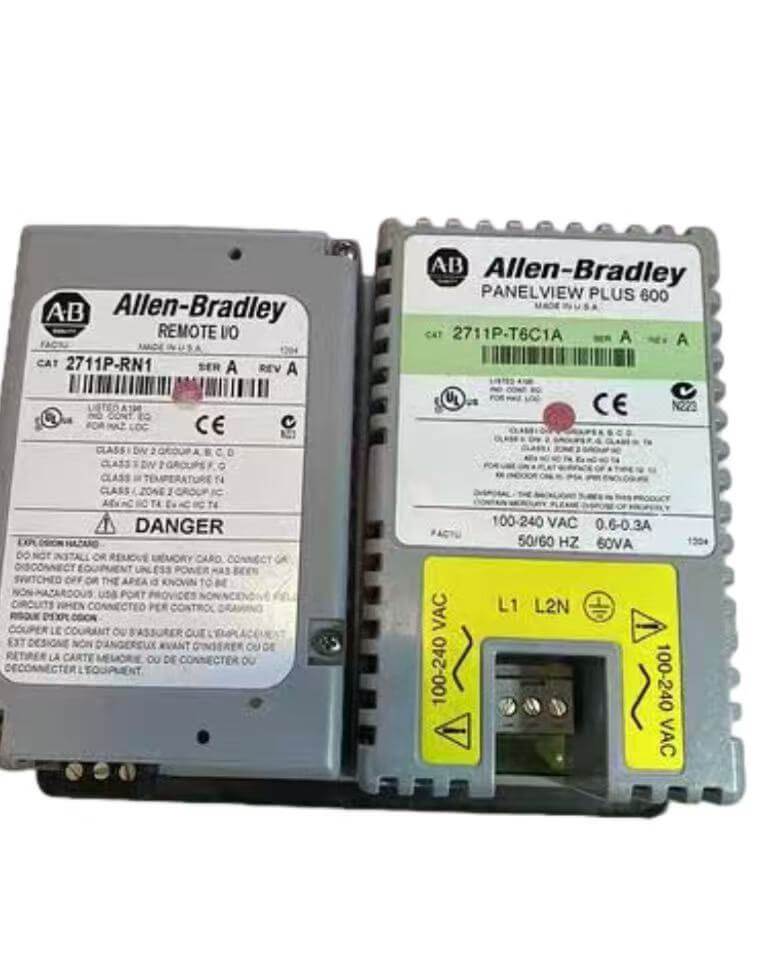

Allen Bradley 2711P-T6C1A

A PLC-vel szemben a kompakt szekrényben szüksége van egy terminálra is, amely intuitív módon tudja figyelni a mögöttes állapotot? Az Allen Bradley 2711P-T6C1A, amely 6 hüvelykes színes érintőképernyővel és kettős soros porttal (RS-232 és DH-485) van felszerelve a közvetlen csatlakozáshoz, alkalmasabb a hagyományos egyszínű gombos termináloknál összetett folyamatparaméterek grafikus finomhangolására. Támogatja a 24 V-os, széles tartományú egyenáramú tápellátást, erősen ellenáll a feszültségingadozásoknak, moduláris hátlap-kialakítása pedig lehetővé teszi az alkatrészek helyszíni cseréjét a teljes gép kábeleinek újracsatlakoztatása nélkül, jelentősen csökkentve az állásidőt. A Hanyite Automation Technology kapcsolata révén az eredeti gyári beszerzési csatornával a berendezés vadonatúj eredeti raktárkészlettel érhető el, gyors integrációt és stabil működési garanciákat biztosítva a régi gyártósor felújítási projektekhez.

HMI interakciós tervezés

A 6 hüvelykes színes érintőképernyő nagy kontrasztú képmegjelenítést biztosít, lehetővé téve a kezelők számára a folyamatparaméterek egyértelmű azonosítását még erős fényinterferencia esetén is.

Az analóg ellenállás-érintőréteg kompatibilis a különböző szigetelő védőkesztyűkkel, biztosítva a parancsbevitel pontosságát és folyamatosságát zord munkakörülmények között.

Az Allen Bradley 2711P-T6C1A fizikai navigációs gombjai kétcsatornás interakciót alkotnak, jelentősen csökkentve az összetett logikai érintések hibaarányát.

A webhely állapotának kompatibilitása

Ez a csatlakozópanel megfelel a NEMA 4X védelmi szabványnak, hatékonyan gátolja a folyadék beszivárgását még a nagynyomású vizes mosásnak és vágófolyadék fröccsenésének kitett megmunkálási területen is. Az eszköz belső áramkörét javított bevonattal kezelték, így biztosítva a jelátvitel sértetlenségét fémporral és erős elektromágneses interferenciával járó durva műhelyekben.

Az Allen Bradley 2711P-T6C1A széles hőmérsékletű hardverarchitektúrája stabil működést biztosít mind az alacsony hőmérsékletű hűtőtárolók, mind a magas hőmérsékletű kovácsoló gyártósorokon, elkerülve a rendszer összeomlását vagy a képernyő hirtelen hőmérséklet-változások miatti villogását.

Field Service Hatékonyság

Ez a terminál moduláris hátlap kialakítást alkalmaz. Vezérlőlogikai hiba vagy belső tárhely hibája esetén a karbantartó személyzet egyszerűen eltávolíthatja a mag logikai modult a cseréhez anélkül, hogy szétszerelné a gép teljes vezetékét. A fedélzeti állapotjelző lámpák közvetlenül leképezhetik a kommunikációs kapcsolat és a tápellátási áramkör valós idejű állapotát, lehetővé téve a hibaelhárító személyzet számára, hogy további diagnosztikai eszközök nélkül gyorsan megtalálja a hardverszintű hibákat. Az Allen Bradley 2711P-T6C1A támogatja a projektprogramok fizikai biztonsági mentését CF-kártya és egykattintásos visszaállítás segítségével, jelentősen lerövidítve a rendszer újrakonfigurálási ciklusát a gyártósor leállítása után.

Gyakori kérdések és válaszok

Q1. Ez a modell támogatja a kommunikációs integrációt harmadik féltől származó frekvenciaváltókkal?

A készülék eredetileg RS-232 és DH-485 soros kommunikációs portokkal van felszerelve. A ControlNet vagy az EtherNet adapter leképezési protokolljának módosításával stabilan ki tudja olvasni a külső gyártók frekvenciaváltóinak üzemállapotát és hibakódjait, de a megfelelő üzenetkonfiguráció szükséges a külső vezérlőoldalon.

Q2. Ingadozik-e a szekrény meglévő 24V DC tápellátása, és ez befolyásolja a készülék működését?

Az Allen Bradley 2711P-T6C1A széles tartományú interferencia-tápegység modullal rendelkezik, amely stabil tápellátást képes fenntartani a 18 V és 32 V közötti egyenáramú bemeneti ingadozási tartományon belül, és jó abszorpciós kapacitással rendelkezik a helyszíni frekvenciaváltók indítása és leállítása által generált teljesítménycsúcsokhoz.

Q3. Ha az érintőképernyő felületén súlyos karcok vannak, amelyek befolyásolják a működés pontosságát, kicserélhető-e külön az érintőképernyő?

Az elülső kijelzőelemet független kapcsok és tömítő gumiszalagok rögzítik. A karbantartás során csak a négy sarokcsavart kell eltávolítani, hogy leválaszthassa az érintőpanelt és az LCD-képernyőt a cseréhez, anélkül, hogy egyszerre kellene cserélni a hátlapot és a vezetékcsatlakozókat, jelentősen csökkentve a pótalkatrészek fogyasztási költségeit.
