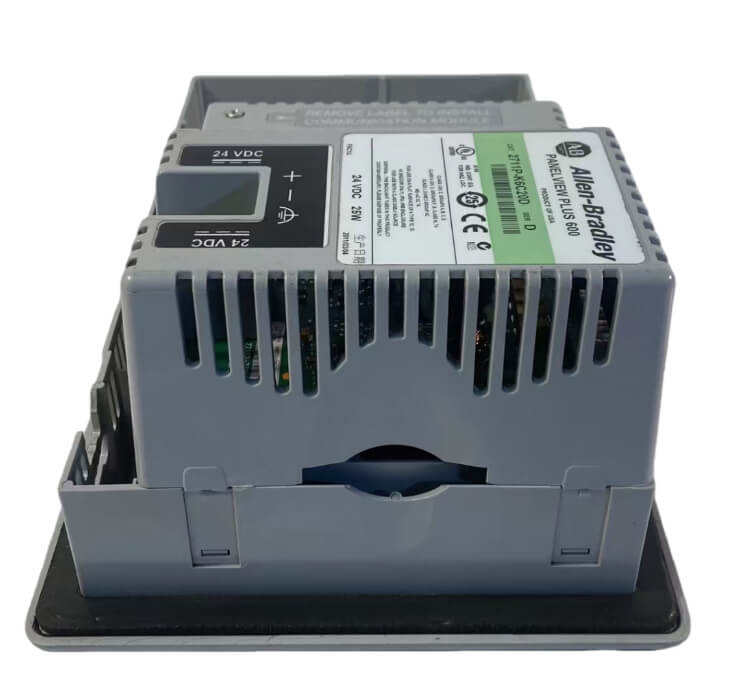

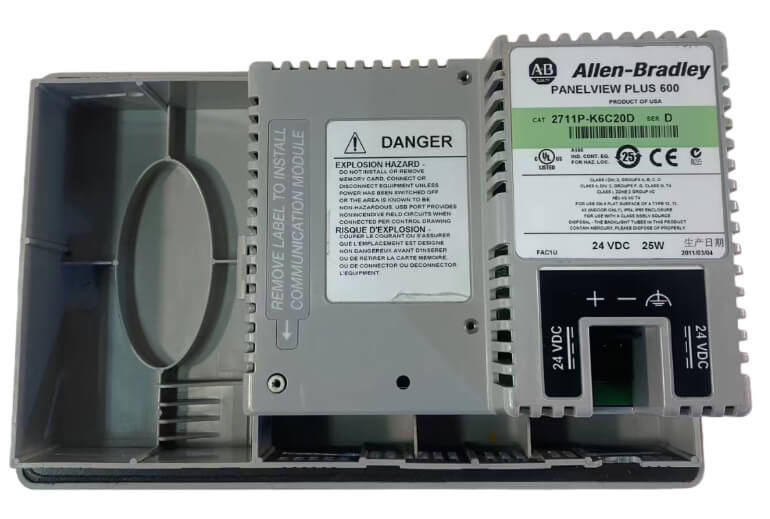

Allen Bradley 2711P-K6C20D

A kohászati ​​nagyporos műhely interferenciát gátló terminálfelügyeletet igényel. A hagyományos pure touch HMI hajlamos az utasítások meghibásodására olajszennyeződés miatt. Az Allen Bradley 2711P-K6C20D kettős érintési és fizikai gombok bemenetét alkalmazza, hogy biztosítsa a paraméterbevitel és a vészleállítás pontosságát még vastag kesztyűben is; kompatibilis a 18-32V DC széles feszültségű tápegységgel, és beépített DH-485 és DF1 kettős soros porttal rendelkezik, jelentősen javítva a mögöttes kommunikáció stabilitását heterogén hálózatokban a régebbi, egyetlen protokollal rendelkező modellekhez képest. A Hanyite Automatizálási Technológiával való összekapcsolás és a Nagykereskedelmi csatornán történő bevezetés után a berendezések teljesen újak és raktáron vannak, megfelelnek a gyártósor felújítások sürgős telepítési követelményeinek.

Jellemzők és előnyök

A komplex gyártósor-felújítási és berendezés-integrációs projekteknél a kezelőterminál stabilitása és a kommunikáció rugalmassága közvetlenül befolyásolja a rendszer működési hatékonyságát. Az Allen Bradley 2711P-K6C20D a billentyűzet + érintés kettős bemeneti móddal precízen végrehajtja a vészindítást/leállítást és a numerikus bevitelt fizikai gombokon keresztül, még akkor is, ha a kezelő vastag védőkesztyűt visel, hatékonyan elkerülve a véletlen érintés vagy meghibásodás kockázatát egy tiszta érintőképernyőn. Beépített többprotokollú kommunikációs képessége jelentősen leegyszerűsíti az eszközök hálózati folyamatát heterogén hálózatokban, hatékony adatinterakciót és valós idejű monitorozást biztosít az alapszinten, valamint megbízható interfész támogatást nyújt a folyamatos gyártási műveletekhez.

Főbb jellemzők

Kétféleképpen kommunikálhat ezzel az egységgel: érintőképernyővel és teljes funkciós billentyűzettel. Ez azt jelenti, hogy lapozgathat a menükben, vagy beállíthatja a pontos paramétereket. Még akkor is, ha a panel olajos vagy poros, a fizikai gombok továbbra is tisztán kattannak, így tudja, hogy a parancs sikeres volt.

A dobozból több protokollal is kommunikál, olyan portokkal, mint az RS-232, DF1 és DH-485, így működik régebbi vezérlőegységekkel is. Az Allen Bradley 2711P-K6C20D közvetlenül csatlakozik a MicroLogix PLC-ekhez, minden extra átjáró nélkül, így az adatok zökkenőmentesen mozognak.

Az 5,5 hüvelykes STN kijelző fényes és jól olvasható a legtöbb gyári világítás mellett. Nem kell hunyorognia a riasztások megtekintéséhez vagy az adatok feldolgozásához, ami gyorsabbá és könnyebbé teszi az ellenőrzést.

Környezeti alkalmazkodóképesség

Az ipari környezet kemény a terminálokkal szemben – a hőmérsékletingadozás, a nedvesség és az interferencia valós problémákat okozhat. Az Allen Bradley 2711P-K6C20D ennek kezelésére készült, 0°C-tól 55°C-ig üzemel, így melegmalmokban és hideg alállomásokon is működik. Az előlap NEMA 4X/IP65 besorolású, így víz nélkül tömlőzhető le, és távol tartja a port is. Ez elősegíti, hogy az egység tovább működjön, és kevesebb a környezeti tényezők miatti állásidő.

Gyakran Ismételt Kérdések

Q1. Hogyan lehet kezelni, ha ez a képernyő nem csatlakozik a MicroLogix 1400-hoz?

V: Először ellenőrizze, hogy a kábelek megfelelőek-e. A 232-es csatlakozás hajlamos a csapok eltolódására. Ha a kábelek rendben vannak, lépjen a rendszer kommunikációs beállításaihoz, és módosítsa a protokollt DF1 full duplexre. Állítsa be az adatátviteli sebességet a PLC értékének megfelelően, általában 19200-ra. Ne használjon automatikus érzékelést; a régi készülékek gyakran nem ismerik fel. A kézi beállítás a legbiztonságosabb lehetőség.

Q2. Az érintés kalibrálása nagyon pontatlan, a mutató innen oda mozog. Hogyan kell kalibrálni?

V: Amikor a gép be van kapcsolva, tartsa lenyomva a képernyő bal felső sarkát, és ne engedje el. Lépjen be a vezérlőpultra, és keresse meg az „Érintőképernyő” ikont. Kattintson rá, és kattintson a "Kalibrálás" gombra. Csak mutasson rá a keresztkurzorral. Ügyeljen arra, hogy ne rázza az ujját a kalibrálás során. A legpontosabb eredmény érdekében használjon érintőtollat ​​vagy köröm hegyét, hogy a közepére mutasson. A kattintás után a rendszer kéri a mentést és az újraindítást, és ez életbe lép.

Q3. Használhatom ezt a gépet vastag, olajjal átitatott kesztyűvel?

V: A tiszta érintőképernyő biztosan nem fog működni. Ez a képernyő egy ellenálló képernyő, és vastag kesztyű nem fog áthatolni rajta. De a 2711P-K6C20D előnye, hogy alatta fizikai gombok találhatók. A napi műveletekhez, mint például a berendezés indítása és leállítása, szám bevitele stb., közvetlenül megnyomhatja a billentyűzetet anélkül, hogy le kellene vennie a kesztyűt a képernyő megérintéséhez. Ezt sokkal kényelmesebb a terepen használni.

Q4. Hogyan kell cserélni az akkumulátort? Elvész a program, ha megszakad az áramellátás?

V: Van egy kis fedőlemez a képernyő jobb felső sarkában. Távolítsa el, hogy lássa az akkumulátort. Cserélje ki gyorsan, három percen belül. A benne lévő kondenzátorok képesek megtartani az áramot, és a kijelző és a beállítások nem vesznek el. Ha ez több mint tíz percet vesz igénybe, előfordulhat, hogy újra kell definiálni az érintési kalibrálási adatokat, de a konfigurációs program a Flash-ben tárolódik, és nem vész el.
