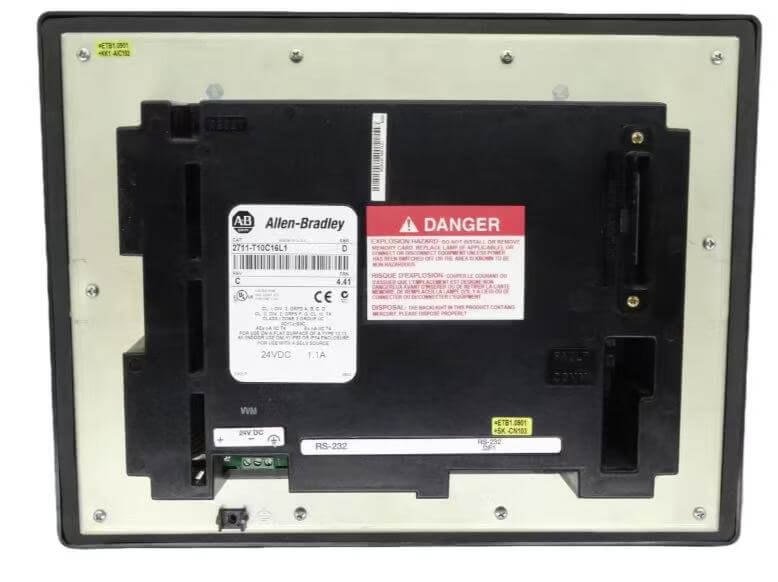

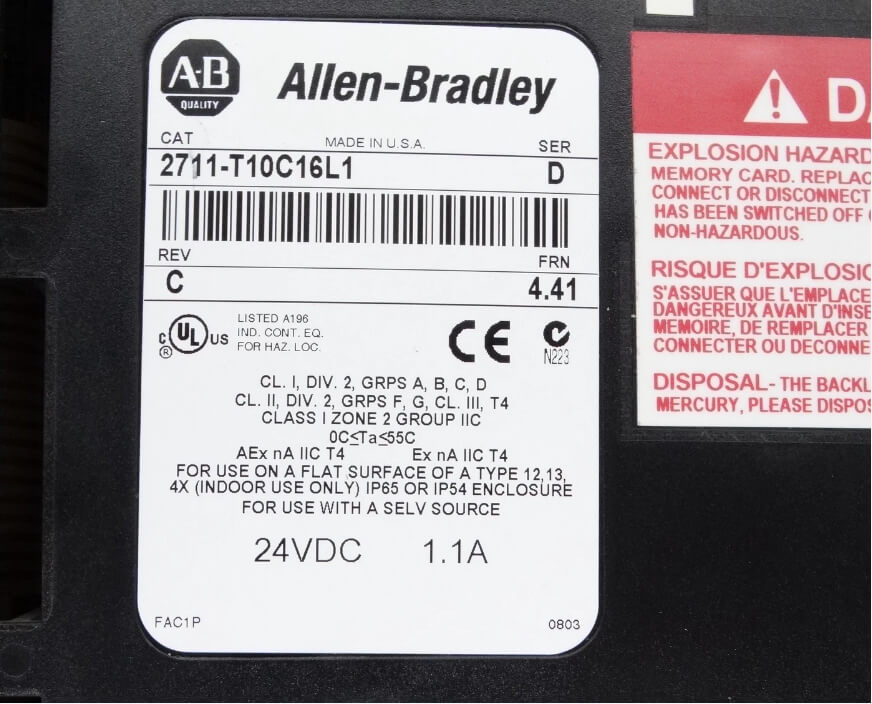

Allen Bradley 2711-T10C16L1

Az automatikus összeszerelő sor megbízható színes kijelzős terminálokat igényel a gyártási ciklus figyeléséhez. Az Allen Bradley 2711-T10C16L1 10,4 hüvelykes TFT képernyővel és érintőgombokkal van felszerelve a kettős bevitelhez, amely a hagyományos egyérintéses eszközökhöz képest pontosabb utasításokat ad a kesztyűt viselő kezelőknek. Ez az interfész 24 V DC tápfeszültséggel működik, integrálja a DH+ és az EtherNet/IP kettős kommunikációs portját, és közvetlenül csatlakozik a Rockwell PLC-hez, átjáró nélkül, jelentősen lerövidítve a régi rendszer felújítási ciklusát. A Hanyite automatizálási technológiára támaszkodva a gyár nagykereskedelmi csatornájának megvalósítása során a komplett gépek mindegyike vadonatúj és raktáron van, hatékonyan biztosítva a gyártósor stabil működését és gyors szállítását gyakori beavatkozások mellett.

Specifikációk és jellemzők, alapvető szolgáltatások, kiemelések

640×480 pixeles felbontású, 10,4 hüvelykes színes, aktív mátrixos TFT-kijelzővel van felszerelve, amely jól láthatóan képes megjeleníteni a folyamatábrákot és a valós idejű riasztási listákat még erős fényben vagy félhomályban is a szekrényen belül.

Az Allen Bradley 2711-T10C16L1 logikai feldolgozó modullal és 16 MB RAM-mal van felszerelve, amely zökkenőmentesen képes bonyolult konfigurációs képernyőket és hatalmas történelmi adattrend diagramokat vezetni, hatékonyan csökkentve a rendszererőforrás-túlterhelés okozta képelmaradás kockázatát.

Széles hőmérsékleti tartományban képes működni, 0 és 55 Celsius fok közötti üzemi hőmérsékleti tartományban. Az előlap NEMA 4X/IP65 védelmi fokozattal rendelkezik, amely ellenáll a nagynyomású vízmosásnak a műhelyben és a fémpor behatolásának.

Kompatibilitás, integráció, rendszerillesztés

Ez a terminál kiváló architektúrájú alkalmazkodóképességgel rendelkezik a rendszerösszeköttetésben, és zökkenőmentesen csatlakozhat különféle főbb ipari vezérlőhálózatokhoz. Az Allen Bradley 2711-T10C16L1 EtherNet/IP és DH+ kommunikációs interfészekkel van felszerelve, és közvetlenül csatlakozhat a Rockwell PLC-k és távoli I/O rackek teljes skálájához anélkül, hogy protokollkonverziós átjárót kellene hozzáadnia. Ugyanakkor támogatja az OPC-n alapuló adatinterakciót, lehetővé téve a felső szintű felügyeleti szoftver számára a terminál belső címkéinek közvetlen olvasását és írását, így vertikális adatkapcsolat érhető el az alapul szolgáló berendezés állapota és a műhelyszintű MES rendszer között, jelentősen csökkentve a platformközi információs szigetek integrációs fejlesztési ciklusát.

Felhasználói felület, működés, HMI

A berendezés hibrid bemeneti architektúrával van felszerelve, amely egyesíti a nagy pontosságú analóg rezisztív érintőképernyőt és a perifériás fizikai funkciógombokat. A normál képernyőnavigáció során az érintési reakció érzékeny. Olyan helyzetekben, mint például a paraméterek finomhangolása, vagy ha az érintőréteg megsérül, a fizikai gombok továbbra is biztosíthatják a kemény műveletek megbízhatóságát. A rendszer interfész címkéi és promptjai támogatják a többnyelvű kód nélküli váltást, jelentősen csökkentve a határokon átnyúló gyári mérnökök képzési küszöbét. A képváltási késleltetés ezredmásodperces szinten szabályozott, biztosítva a parancsok azonnali kibocsátását vészhelyzeti beavatkozás során.

Szervizelhetőség, karbantarthatóság, könnyű karbantartás

Ez a terminál a munkaállomás leállítása nélkül támogatja a hátsó modul független szét- és összeszerelését. A helyszíni mérnököknek csak a sarokrögzítő csavarokat kell kicsavarniuk, hogy az egész gépet eltávolítsák a beépítési nyílásból, anélkül, hogy a szekrényt nagyszabású szétszerelésre lenne szükség. Az Allen Bradley 2711-T10C16L1 hibaelhárításához a beépített diagnosztikai jelzőlámpák közvetlenül leképezhetik a kommunikációs kapcsolat csatlakozását és a tápellátás állapotát. A CF kártyanyílás plug-and-play kialakításával kombinálva a karbantartó személyzet percek alatt befejezheti a mérnöki biztonsági mentés migrációját és a gépcserét, minimálisra csökkentve a gyártósor egyetlen hardverhiba miatti leállását.
