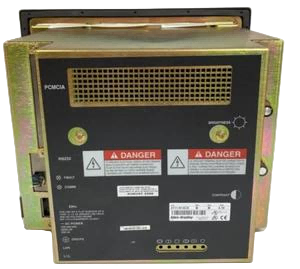

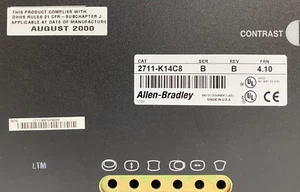

Allen Bradley 2711-K14C8

Ha műhelye zord gyári körülmények között működik, sűrű porral és ingadozó hőmérséklettel, akkor nem engedheti meg magának, hogy véletlenül alacsony minőségű HMI-eszközöket válasszon. A Hanyite Automation Technology ipari vezérlési szállítóként üzemeltetjük, és rengeteg automatizálási alkatrészt tartunk egész évben raktáron, minden egység szigorú minőségellenőrzésével.

Az Allen Bradley 2711-K14C8 tömített házzal és megerősített kerettel készül, hogy megakadályozza a port, a nedvességet és a kisebb vibrációt a helyszínen. A terepi üzemi adatokat rögzíti és a vezérlő utasításokat folyamatosan, késedelem nélkül küldi, így minden típusú gyártási feldolgozósoron stabilan futhat nap mint nap.

Működési jellemzők

Az Allen Bradley 2711-K14C8, mint a PanelView 1400-as sorozat nagy teljesítményű ember-gép interfésze, 14 hüvelykes, 800×600-as felbontású színes CRT-kijelzővel van felszerelve, amely egyértelműen képes bemutatni az ipari telephely összetett adatait és dinamikus grafikáját. Az eszköz integrálja a DH + kommunikációs interfészt és az RS-232 nyomtatóportot, és közvetlenül csatlakozhat a Rockwell teljes PLC-sorozatához, így nagy sebességű adatátvitelt és a gyártási jelentések helyi nyomtatását éri el.

Beépített 1008 KB-os alkalmazás flash memóriával rendelkezik, amely támogatja a program helyszíni tárolását és az offline hibakeresést, és alkalmas különféle forgatókönyvek megfigyelésére és működési követelményeire, mint például a folyamatos feldolgozó ipar és az intelligens gyártósorok. Erős jelfeldolgozási képességekkel is rendelkezik, amely képes valós idejű gyűjtésre olyan kulcsfontosságú paramétereket, mint a berendezés működési állapota, hőmérséklete és sebessége, támogatja a határértéken túli riasztásokat és az adatok nyomon követhetőségét, biztosítva a gyártási folyamat ellenőrizhetőségét és nyomon követhetőségét.

Felhasználói élmény

14 hüvelykes, nagy méretű színes kijelzőt alkalmaz, állítható képernyő fényerővel és kontraszttal. Egyértelműen képes olvasni az adatokat erős fényben vagy gyenge fényviszonyok között a műhelyben, csökkentve a kezelők vizuális fáradtságát.

Ipari minőségű filmbillentyűzetekkel van felszerelve, egyértelmű gombérintéssel és egyedi funkciós címkék támogatásával. Gyors műveletekkel a gyártósor követelményeinek megfelelően beállítható, leegyszerűsítve a napi paraméterbeállítási és parancskiadási folyamatokat.

Fel van szerelve PanelBuilder támogató szoftverrel, intuitív interfész-konfigurációs műveletekkel, támogatja a drag and drop grafikus szerkesztést és a változó társításokat, lehetővé téve a nulla alapú technikusok számára az interfész tervezésének és a programkonfigurációnak a gyors befejezését.

Valós idejű állapotjelző funkcióval rendelkezik, amely egyértelműen mutatja az áramellátás, a kommunikáció és a hibák állapotát, lehetővé téve a berendezés működési állapotának gyors megítélését anélkül, hogy bonyolult észlelőeszközökre lenne szükség.

Támogatja a DH+ és RS-232 kettős kommunikációs módot, szabványos bekötési módszerekkel, lehetővé téve a PLC-khez és perifériákhoz való csatlakozást további adaptermodulok nélkül, lerövidítve a helyszíni telepítési ciklust.

A karosszéria NEMA 12/13 védőszerkezettel rendelkezik, kiváló por- és olajállósággal. A napi tisztítás csak a felület törlését igényli, egyszerű és kényelmes karbantartási eljárással.

Megoldások az ipari kihívásokra

A hagyományos ipari ember-gép interfésznek gyakran vannak olyan problémái, mint a homályos kijelző, nehézkes működés, rossz kommunikációs kompatibilitás és gyenge környezeti alkalmazkodóképesség. Az Allen Bradley 2711-K14C8 kifejezetten az iparág fő fájdalompontjait kezeli. A homályos kijelzés és a régi berendezések nehéz adatolvasásának problémája miatt ez a készülék nagy felbontású színes kijelzővel van felszerelve, amely tökéletesen alkalmazkodik a távolsági és több állomásos megfigyelési forgatókönyvekhez. A kezdők bonyolult működésének és lassú tanulásának fájdalmai miatt az egyszerűsített gombelrendezés és konfigurációs folyamat jelentősen csökkenti a személyzet működési küszöbét és csökkenti az emberi hibák valószínűségét.

A nehéz kommunikációs adaptáció és a különböző PLC-márkák közötti magas átviteli költségek problémája miatt az eszköz natívan kompatibilis a Rockwell kommunikációs protokollokkal, zökkenőmentesen csatlakozik másodlagos fejlesztés nélkül, megtakarítva a hardverbeszerzési és programfejlesztési költségeket. Az ipari telephelyeken előforduló zord környezetek, például por, olaj és vibráció okozta magas berendezés-meghibásodási arány fájdalompontja miatt megerősített karosszéria-szerkezete és tömítési kialakítása ellenáll a folyamatos vibrációnak és enyhe ütéseknek, stabil, 0°C és 55°C közötti üzemi hőmérséklet-tartományban, jelentősen csökkentve a berendezés leállásának és karbantartásának gyakoriságát.

Gyakori kérdések

Q1. Melyik ember-gép interfész sorozathoz tartozik ez az egység? Mely forgatókönyvekben alkalmazzák főként?

Ez az eszköz a PanelView 1400 sorozatú, nyomógomb típusú ember-gép interfészhez tartozik. Széles körben használják a mechanikai gyártásban, a vegyi folyamatokban, az automatizált gyártósorokban és az ipari képzési műhelyekben stb.

Q2. Ez az ember-gép interfész támogatja az érintéses működést? Mi a konkrét működési mód?

A készülék nem rendelkezik érintési funkcióval. Minden műveletet a karosszérián elhelyezett ipari fóliagombok segítségével hajtanak végre. Erősebb hibás működés elleni képességgel rendelkezik, és alkalmasabb nagy intenzitású ipari telephelyekre.

Q3. Mely PLC-márkákkal és modellekkel tud kommunikációs kapcsolatot létesíteni?

Alapvetően kompatibilis a Rockwell Allen Bradley összes PLC-jével, beleértve a ControlLogixot, az SLC 500-at, a CompactLogixot stb. Az Allen Bradley 2711-K14C8 közvetlenül képes kommunikálni a DH+ protokollon keresztül.

Q4. Elvesznek a belső konfigurációs programok és paraméterek az eszköz kikapcsolása után?

Nem fognak elveszni. A test független flash memóriával rendelkezik a programok és a konfigurációs paraméterek tárolására. Az adatok kikapcsolás után véglegesen mentésre kerülnek, és bekapcsolás után közvetlenül felhasználhatók.

Q5. Milyen a készülék védelmi képessége? Normálisan használható poros és erősen olajos műhelyekben?

Az egész gép a NEMA 12/13 védelmi szabványt követi. Kiváló por- és olajálló hatással rendelkezik, és stabilan tud működni összetett munkakörülmények között a műhelyben.
