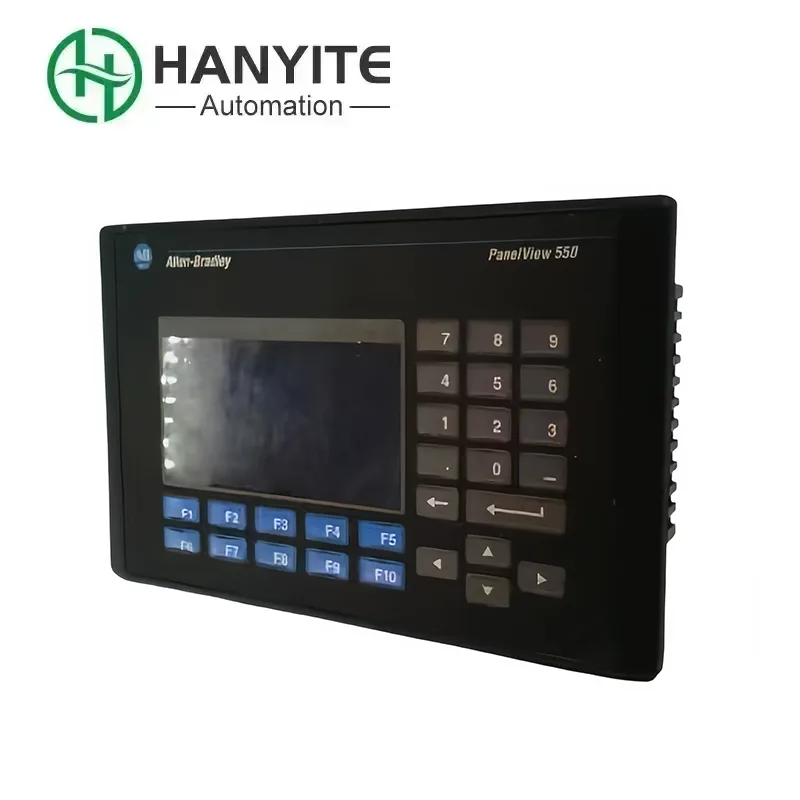

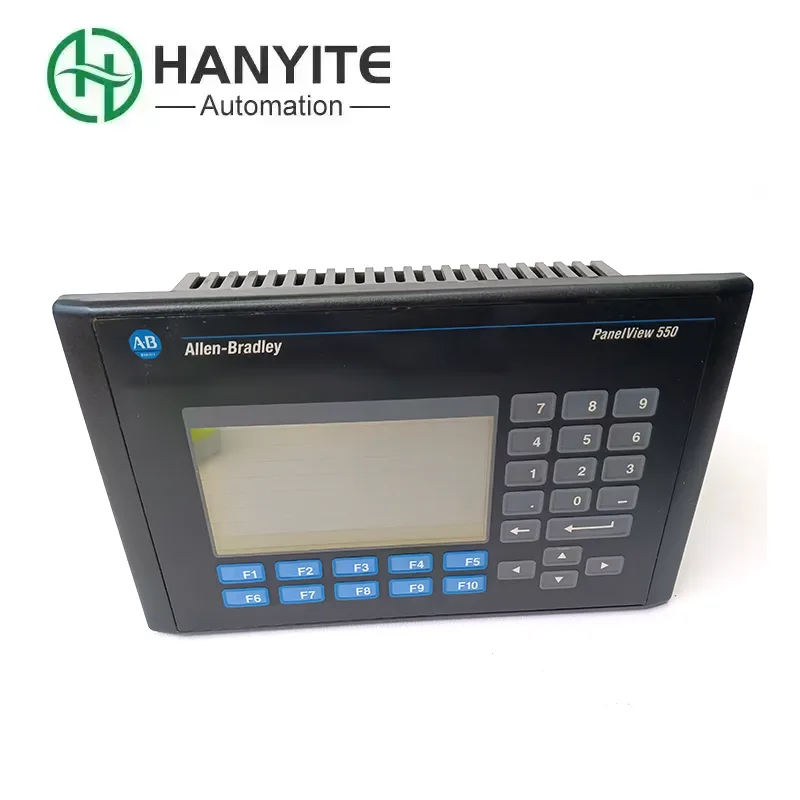

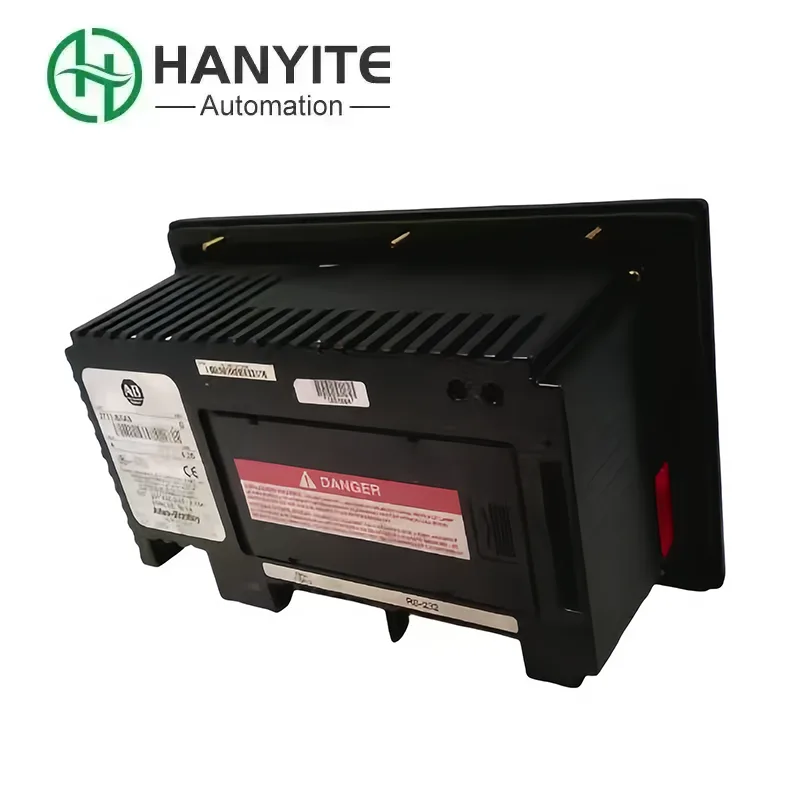

Allen Bradley 2711-B5A8

Raktáron lévő Allen Bradley 2711-B5A8-at keres? Ez egy klasszikus és nagy teljesítményű ember-gép interfész (HMI) terminál. 5,5 hüvelykes kék üzemmódú kijelzővel (nem színes) van felszerelve, és a funkcióbillentyűkkel és a számbillentyűkkel kezelhető. Ez a modell a DH-485 kommunikációs protokollon keresztül csatlakozik, és főként olyan vezérlőkkel együtt használatos, mint az SLC 500 vagy a Micro Logix, megbízható és intuitív felügyeleti megoldásokat biztosítva kis és közepes méretű automatizálási berendezések számára.

Alapfunkció

1. A szöveg, az adatok és az alapvető grafikus felület jól látható az 5,5 hüvelykes kék képernyőn.

2. A 10 testreszabható funkciógomb, a numerikus billentyűzet és a navigációs billentyűk révén gyors és pontos parancsbevitel érhető el.

3. A beépített DH-485 (RS-232) port stabil kapcsolatot tesz lehetővé a Rockwell vezérlőhálózatával.

4. A Panel Builder 32 szoftverrel fejlesztett alkalmazásokat képes tárolni és futtatni.

5. Az erős burkolat és a NEMA 4X (panel) védelmi szint ellenáll a pornak, olajnak és nedvességnek zord ipari környezetben.

Tipikus alkalmazási forgatókönyvek

1. Az Allen Bradley 2711-B5A8 terminál a régi gyártósorok hibás berendezéseinek cseréjére szolgál, mint például a csomagolás, az élelmiszer-feldolgozás és az anyagszállítás.

2. Az SLC 500 vagy Micro Logix vezérlőrendszerek szabványos alkatrészeként napi karbantartáshoz és sürgősségi javításokhoz használják.

3. Néhány egyszerű funkciójú és költségérzékeny kis automata berendezésben kezelőfelületként használják.

GYIK

Q1. Ez a HMI érintőképernyő?

V: Nem. Az Allen Bradley 2711-B5A8 egy billentyűzettel működtetett terminál, amely fizikai gombokkal működik, nem érintőképernyőn.

Q2. A kijelző színe?

V: Nem. Kék módban monokróm kijelzőt használ, főleg szöveg és egyszerű grafika megjelenítésére.

Q3. Mi az a programozó szoftver?

V: Az alkalmazás létrehozásához és letöltéséhez a Rockwell Panel Builder 32 szoftvert kell használni.

Q4. Közvetlenül csatlakoztathatom a Control Logix PLC-hez?

V: Nem. DH-485 interfészét főleg SLC 500 vagy Micro Logix sorozatú PLC-k csatlakoztatására használják. A Control Logixhoz való csatlakozáshoz további kommunikációs átjáróra van szükség a protokollkonverzióhoz.

Termék folyamatábra

PLC vezérlő (SLC 500 / Micro Logix)

↑ ↓ (DH-485 kommunikáció)

Adatok olvasása / utasítások küldése

↑ ↓

Allen-Bradley 2711-B5A8

Adatok megjelenítése / Fogadás gomb

↑ ↓

Operátor

Állapot megtekintése / Nyomja meg a gombot
