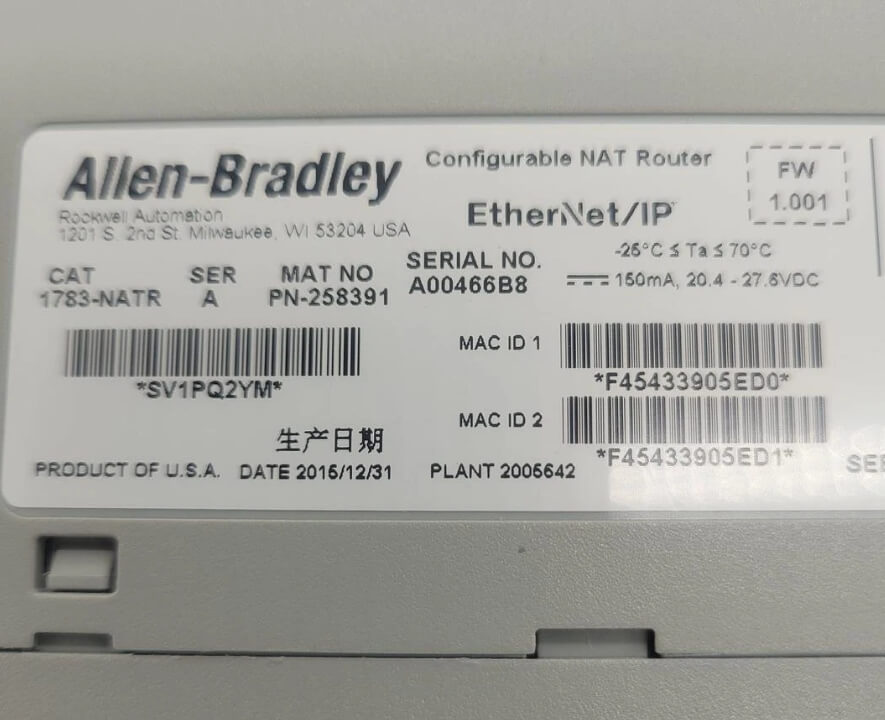

Ha hálózati elkülönítésre van szüksége egy gyártósoron, akkor valószínűleg címkonverziós hardverre lesz szüksége. Itt jön be az Allen Bradley 1783-NATR. A NAT-útválasztása ezt egyszerűvé teszi. Normál 24V DC tápról működik. Két 10/100Mbps Ethernet port található az előlapon a belső és külső hálózatok csatlakoztatásához. Régebbi útválasztók esetén újra kell végeznie az összes globális címzést. Ez a modul ezt elkerüli. Az eszközök megtartják eredeti IP-címüket. Nem kell újrakonfigurálnia az egyes gépeket pusztán a hibaelhárításhoz. A Hanyite Automation Technology ellenőrizte ezeket az egységeket. Felhatalmazott beszállítókkal dolgozunk, így vadonatúj raktárkészlet áll rendelkezésre. Megbízható választás az ipari vezérlőhálózat határainak biztosítására.
| Berendezés típusa | Ipari Ethernet címkonverziós útválasztó modul |
| IKommunikációs interfész | 1 10/100 Mbps Ethernet upstream porttal és 1 10/100 Mbps Ethernet downstream porttal felszerelt |
| Tápegység | 24V DC külső tápegység |
| Jelenlegi fogyasztás | Tipikus érték 250 mA |
| Mechanikai méretek | Körülbelül 90 mm × 87 mm × 60 mm |
| Telepítési mód | Szabványos 35 mm-es DIN-sínre szerelhető |
| Hálózati elkülönítés | Hardver szintű hálózati leválasztás érhető el az upstream és a downstream portok között |
| Protokoll támogatás | Támogatja az IP-útválasztást, a NAT-konverziót és az ARP-proxy funkciókat |
Felfelé irányuló gyári hálózati hozzáférés lefelé irányuló port → Allen Bradley 1783-NATR végrehajtja a forrás IP-címét és a MAC-címleképezés átalakítását → A belső magánhálózati adatcsomagok megfosztják az eredeti címet, és kiosztanak egy legális nyilvános IP-címet → Az útválasztó modul alhálózatok közötti adatcsomag-továbbítást hajt végre → A felfelé irányuló port továbbítja a rekonstruált adatkeretet a külső főhálózathoz → visszaállítja a külső válaszadatot → visszaadja a modul felfelé irányuló válaszadatait. a NAT leképezési táblázat alapján → Az adatcsomagok pontosan eljutnak a belső magánhálózati céleszközre
NAT technológiával leválasztja a műhely privát hálózatát a gyári főhálózattól, megakadályozva, hogy a helyi broadcast viharok globális hálózatbénulást okozzanak, miközben megtartja a mikrohálózati szegmensen belüli eszközök eredeti IP-konfigurációját, kiküszöböli a nagyarányú címáthelyezések okozta hibakeresési költségeket, az Allen Bradley 1783-NATR pedig megbízható logikai leválasztást és adatpenetrációs vezérlőmechanizmusokat biztosít az ipari hálózatokon.
Csökkenti a műhelyberendezések hálózati integrációjának hibakeresési ciklusát, elkerülve az időigényes hibaelhárítást, amelyet a privát címek egyenkénti módosítása okoz.
Csökkenti a csomagvesztési arányt az alhálózatok közötti kommunikációban, biztosítva a vezérlő utasítások és az összegyűjtött adatok valós idejű interakcióját
Csökkenti a magkapcsoló-útválasztó táblázat bejegyzéseinek számát, javítva a gyári főhálózat általános továbbítási teljesítményét
Megszünteti a külső hálózati változások belső terminálokra gyakorolt hatását, fenntartva az Allen Bradley 1783-NATR-hez csatlakoztatott eszközök folyamatos működését
