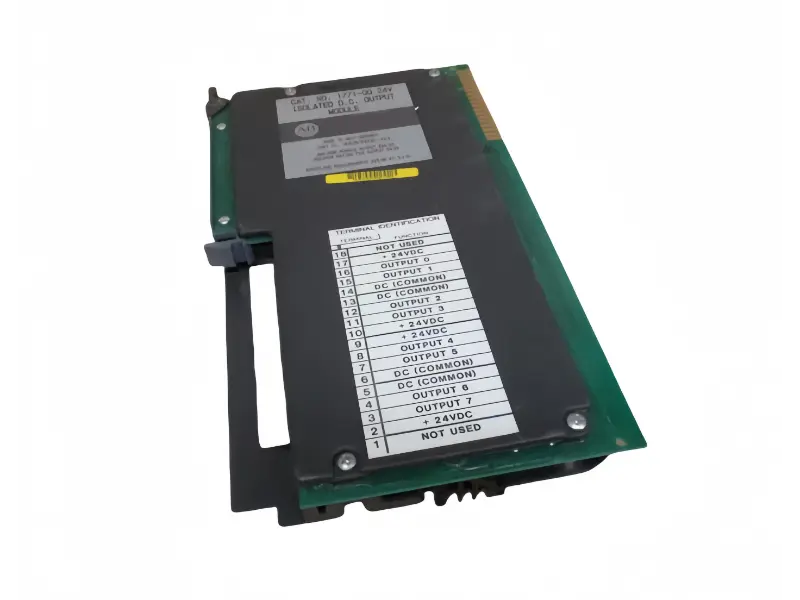

Allen Bradley 1771-OQ

Az Allen Bradley 1771-OQ egy digitális kimeneti modul a Rockwell PLC-5 rendszerben. Funkciója pontosan ellentétes az it bemeneti moduléval. Feladata a helyszíni jelek továbbítása a PLC-hez, míg ez az OQ modul felelős a PLC-től érkező utasítások fogadásáért a külső eszközök kapcsolóinak vezérléséhez. A viszonylag régi 1771-es sorozathoz tartozik, és egy nagy alkatrész, amelyet be kell helyezni a rackbe. Sok régi gyárban azonban továbbra is nélkülözhetetlen oszlop. Ha régi berendezésekhez keres cserealkatrészeket, és meg kell vásárolnia ezt a modult, különösen fontos, hogy megbízható szállítót válasszon. Garantáljuk, hogy minden termékünk eredeti és vadonatúj, amely biztosítja berendezésének stabil működését. Kerülje a használt vagy felújított áruk használatát, mert gondot okozna, ha a berendezés egy nap hirtelen leállna.

Alapfunkció

Ennek a készüléknek a fő funkciója egy kapcsoló, de nem kell kézzel megnyomni. Ehelyett a PLC utasításai szerint fog működni. A PLC számításokat végez a programban, és utasításokat ad ki a lámpák bekapcsolására vagy a szelepek nyitására, majd jeleket küld a 1771-OQ-nak. Amint ez a modul megkapja a jelet, kattan és csatlakoztatja a megfelelő áramköröket, áramellátást biztosítva a külső jelzőlámpáknak, mágnesszelepeknek vagy motoroknak, lehetővé téve azok megfelelő működését. Mivel a modell a "Q" betűt tartalmazza, kifejezetten 220 voltos váltóáram kezelésére tervezték. Nem érdekli az egyenáram.

Minőségellenőrzési előnyök

Az Allen Bradley 1771-OQ termék használatának számos előnye van. Először is, rendkívül biztonságos, mert van egy sorompója, amely elválasztja a veszélyes 220 voltos nagyfeszültségű elektromosságot a PLC 5 voltos alacsony feszültségű elektromosságától. Még ha probléma van is a külső vezetékekkel, az nem károsítja a PLC-t. Erős és tartós, és ugyanazokból az anyagokból készül, mint a régebbi ipari minőségű termékek. Kiemelkedően jól teljesít gyári környezetben zajos és kaotikus körülmények között, a hibalehetőség pedig viszonylag kicsi. A legkényelmesebb funkció, hogy minden kimeneti ponton van egy kis jelzőlámpa. Amint elkezd működni, a lámpa kigyullad. Ha a berendezés leáll, csak meg kell néznie a lámpa állapotát, hogy megtudja, be van-e kapcsolva vagy ki van kapcsolva. Ez lehetővé teszi, hogy azonnal megállapíthassa, hogy a PLC nem adott-e ki utasítást, vagy ha magával a modullal vagy a külső vezetékekkel van probléma, ami nagyon gyors hibadiagnosztikát tesz lehetővé.

Termékcsomagolás folyamatábra A termék megérkezik

Érzékelő érzékelés

↓

PLC határozat

↓

Allen Bradley 1771-OQ kivégzés

A berendezés működése

1. Speciális alkalmazási forgatókönyvek 1. Mivel az Allen Bradley 1771-OQ egy kimeneti kommunikációs modul, kifejezetten olyan helyeken használják, ahol 220V/110V AC elektromos berendezéseket kell vezérelni, különösen azokon a régi berendezéseken, amelyek már évek óta üzemelnek.

2. Nagy gyártósorokon, például autógyárakban vagy élelmiszer-feldolgozó üzemekben, jelenléte mindenhol megfigyelhető. A dolgozók a szállítószalagok motorjainak, a hidraulikus állomások szivattyúinak és az elektromágneses szelepeknek a vezérlésére használják, amelyek a termékeket tolják vagy rögzítik a munkadarabokat.

3.Egyes vegyi üzemekben vagy vízkezelő rendszerekben ez a fő erő is. A mérnökök nagy teljesítményű váltakozó áramú vízszivattyúk indítására és leállítására, vagy csővezetékek váltóáramú szelepeinek vezérlésére használják az áramlás szabályozására.

4. Ráadásul sok régi épületautomatizálási rendszer sem nélkülözheti. A klímaventilátorok, használati vízszivattyúk és teljes épületek közvilágításának központi vezérlésére szolgál.

5. Sok nagy berendezésgyártó, például fröccsöntő gépeket és csomagológépeket gyártók is széles körben használják ezt a modult a különböző AC kimeneti vezérlési funkciók integrálására a korai modelljeikbe.
