Allen Bradley 1771-IT

Az Allen Bradley 1771-IT egy pár "hőmérséklet-szem", amelyet a "régi főnök" PLC-5 számára biztosítanak. A gyárban sok helyen pontos hőmérsékletmérés szükséges, például kemencék, reaktorok, kemencék hőmérséklete. Ezek a helyek túl melegek ahhoz, hogy megközelítsük, és a közönséges hőmérők teljesen használhatatlanok. Jelenleg olyan érzékelőkre kell támaszkodnunk, mint a "hőelemek", amelyek ellenállnak a magas hőmérsékletnek a hőmérséklet mérése során. És ezt az 1771-IT modult kifejezetten a hőelemek hőmérsékletjelentéseinek "hallgatására" használják. A hőelem által mért apró feszültségjelet pontos hőmérsékleti számokká tudja lefordítani, amelyeket a PLC megért. Tehát, ha régi berendezését cserélni kell, és ezt a modult tervezi megvásárolni, mindenképpen válasszon megbízható beszállítót, mint például a Hanyite Automation Technology, hogy az eredeti és vadonatúj árukat kapja meg.

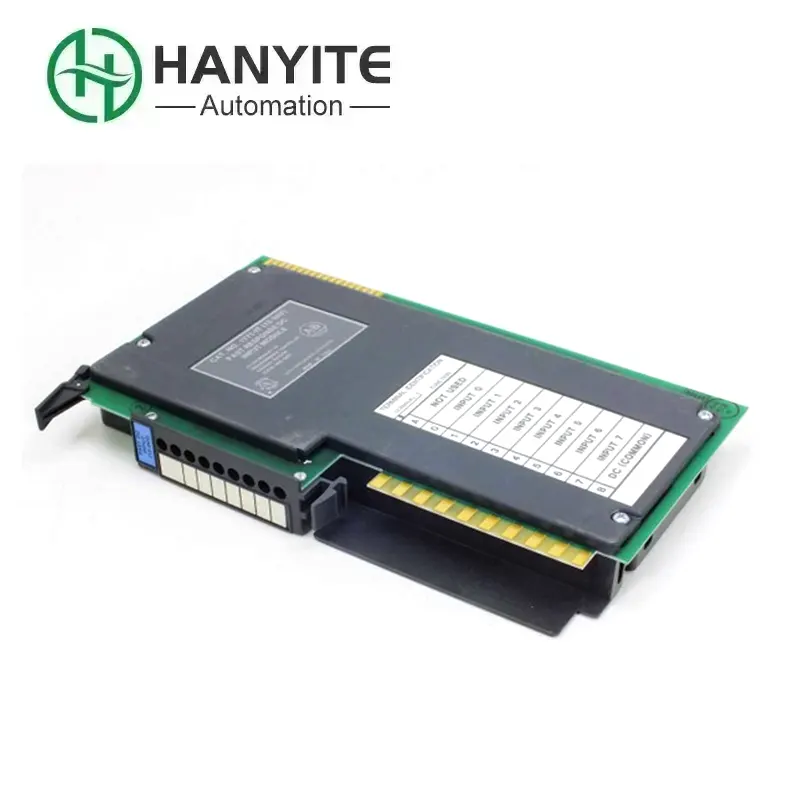

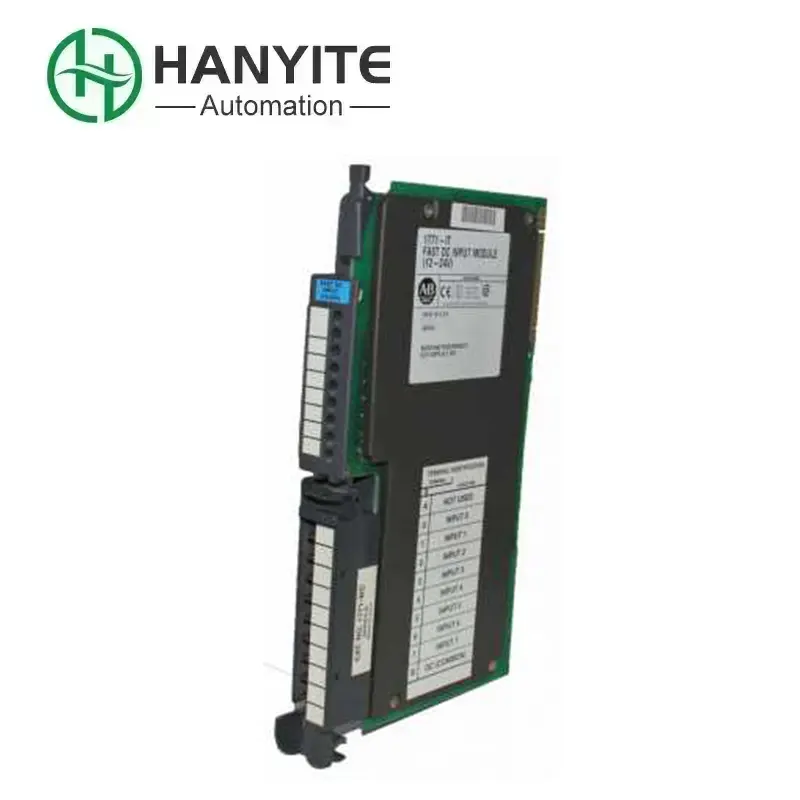

A termék szerkezete

1. A klasszikus PLC-5 I/O modul felismerhető színnel rendelkezik.

2. Állapotjelző lámpák sora található rajta, jelezve, hogy a modul megfelelően működik-e, és jó-e a kommunikáció. Van néhány dip kapcsoló is annak beállítására, hogy melyik "dialektust" (vagyis a hőelem típusát, pl. J-típusú, K-típusú, T-típusú stb.) hallgassa.

3. A modul alatt van egy nagy darab, amit ki lehet húzni. Teljesen fel van szerelve csavaros csatlakozókkal. A hőelem két vékony vezetéke erre a sorkapocsra van csavarva. Ez a sorkapocs kihúzható a vezetékezés és a karbantartás megkönnyítése érdekében.

4. Egy hatalmas 1771-es busz interfész, mint egy nagy fésű, a PLC-5 rack-be (Rack) van csatlakoztatva, és kommunikál az "agy" PLC-5-tel.

A fájdalompontok kezelése

Mielőtt ez a készülék megvolt, a gyári hőmérsékletmérés igazi rémálom volt! A kemence olyan forró volt, hogy az emberek a közelébe sem tudtak menni. Csak egy füzetet tudtak elővenni és odamenni megnézni és feljegyezni. Lassú volt, veszélyes és hajlamos a hibákra. A legrosszabb az volt, hogy a hőelem jele még a szúnyog zümmögésénél is gyengébb volt. Ha a gyárban sok elektromos "zaj" van, akkor "hülyeségeket beszél", és a hőmérő mutatója véletlenszerűen ugrik. Az irányítás csak találgatásokon alapult. Az Allen Bradley 1771-IT modul bevezetése után mindezek a problémák megoldódtak! Olyan ez, mint egy "jelerősítő" és egy "fordító", amely a gyenge jelet világossá és pontossá teszi, és azt mondja a PLC-nek, hogy "Az aktuális hőmérséklet 800 fok!". Ennek eredményeként a számítógép képes önmagában figyelni a hőmérsékletet. Ha túl magasra emelkedik, lehűl; ha túl alacsony lesz, felmelegszik. Senkinek sem kell aggódnia emiatt. Egyszerre biztonságos és kényelmes, és a termék stabilabbá válik.

Kompatibilitás és integráció

Az Allen Bradley 1771-IT modul „társadalmi köre” nagyon világos és kissé „régimódi”. Eredetileg a klasszikus PLC-5 rendszer kiszolgálására tervezték. Telepítenie kell az 1771-es sorozatú rack-re, és az exkluzív RSLogix 5 szoftverrel kell konfigurálnia és programoznia. Nem kompatibilis az újabb ControlLogix vagy CompactLogix platformokkal. A saját „területén” belül viszont elég jó a rugalmassága. Nemcsak támogatja a különféle általánosan elterjedt hőelem típusokat (pl. J, K, T stb.), hanem egyszerűen átkapcsolható az előlapon található DIP kapcsolóval, de tökéletesen integrálható a PLC-5 helyi vagy távoli I/O hálózatába is, így stabil és megbízható adatgyűjtő csomóponttá válik, nélkülözhetetlen hőmérséklet-érzékelő képességet biztosítva a még működő régebbi rendszerek számára.

GYIK

Q1. Mester, a modulomon a lámpa folyamatosan villog. mi folyik itt? Elromlott?

V: Ne ess pánikba. A villogó fény nem feltétlenül jelenti azt, hogy elromlott. Valószínűleg csak a PLC-vel kommunikál, és nem jött át. Először ellenőrizze, hogy a kapcsolat biztonságos-e, és azt is, hogy a kommunikációs kábel (az a nagy kék) nem lazult-e meg. Ha a lámpa abbahagyja a piros villogást, akkor tényleg elromlott, és cserélje ki egy újra.

Q2. Használhatom hőellenállás (RTD) csatlakoztatására?

V: Nem! Ez a két dolog más "nyelven" beszél. Az Allen Bradley 1771-IT csak a hőelemeket képes megérteni, és nem lehet rávenni, hogy figyeljen a hőellenállásra. Csak "hülyét játszik" és nem reagál.

Q3. 0-10V jel van kéznél. Be lehet dugni a méréshez?

V: Dehogyis! Szó sem lehet róla! Ez a modul egy "snack evő", csak "millivoltos" snackeket tud enni. Ha rákényszeríted, hogy egy "10V-os" nagy hamburgert vegyen, akkor egyből "kiég" (megsérül).
