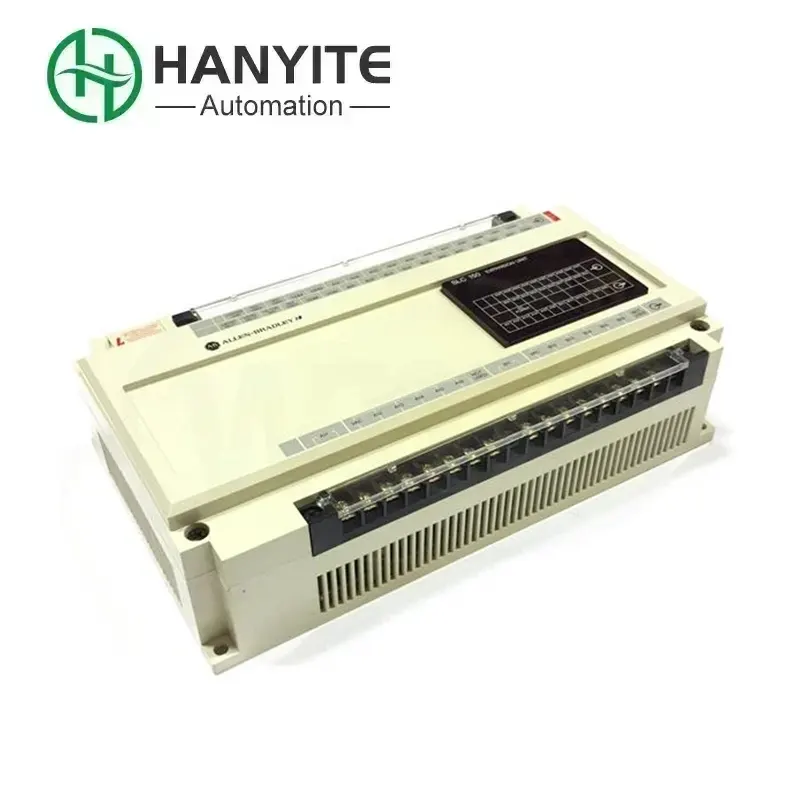

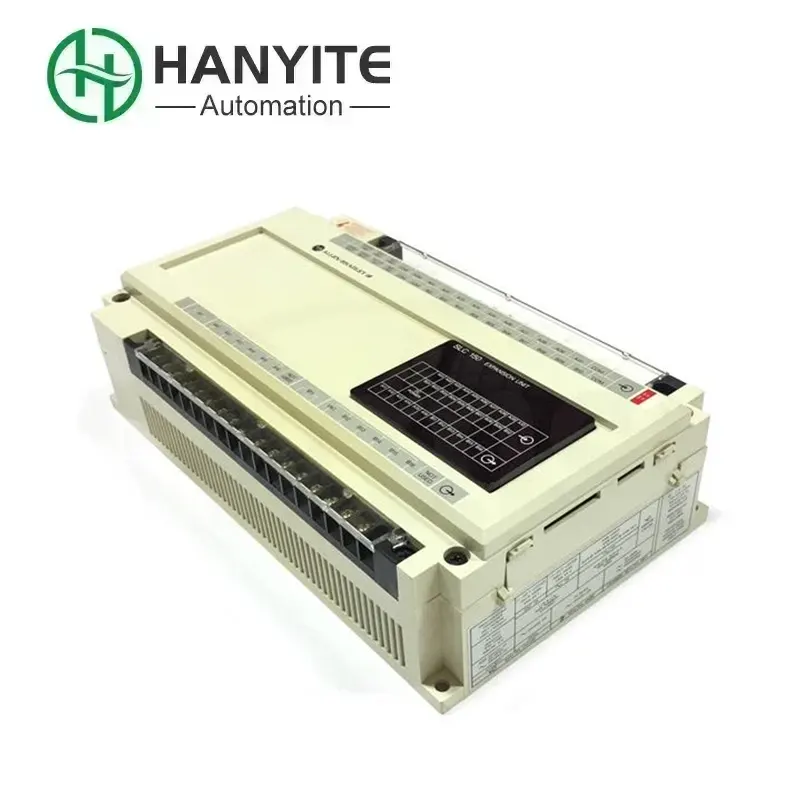

Allen Bradley 1745-E151

Az Allen Bradley 1745-E151 egy "távoli I/O szkenner modul", amelyet Rockwell a PLC-5-höz, ehhez a "régi gyárfőnökhöz" szerelt fel. Leegyszerűsítve ez egy "kommunikációs fordító". Gondoljunk csak bele, egy nagy gyárban a PLC agy az elektromos szekrényben van, de a dolgozók (I/O modulok) szétszórva vannak a legkülönfélébb zugokban, némelyik akár több tucat-száz méterre is. Egy csomó vezetéket húzni oda? Ez nem praktikus! Tehát mindenki egyfajta "fekete nyelvet" használt, amit "távoli I/O-nak" neveztek a kommunikációhoz. Ez a PLC agy „főfordítója”. Feladata a PLC utasításainak a távoli I/O „fekete nyelvére” történő lefordítása és kiküldése, majd a dolgozók által jelentett „fekete nyelv” visszafordítása a PLC-nek, hogy az lássa. Ezért, amikor ennek a kulcsfontosságú alkatrésznek a vásárlását tervezi, létfontosságú a megbízható beszállító kiválasztása, mivel ez közvetlenül befolyásolja a régi berendezés stabil működését. Biztosíthatjuk Önnek az eredetit és a vadonatújat, biztosítva, hogy "régi gyárfőnöke" továbbra is megértse és kifejezhesse, és vezesse a teljes gyártási csapatot.

A termék szerkezete

Az Allen Bradley 1745-E151 termékszerkezeti kialakítása rendkívül klasszikus. Szabványos PLC-5 moduláris méreteket alkalmaz, és zökkenőmentesen beilleszthető a PLC-5 rendszer helyi rackébe, szorosan integrálva a processzor hátlapjával. Alapvető fizikai jellemzői tükröződnek a panelen, főként a távoli I/O hálózat csatlakoztatására szolgáló koaxiális kábel interfészek készletével (általában egy bemenettel és egy kimenettel), amely a közte és a terepi berendezés közötti kommunikáció "kulcsátjáróját" jelenti. Ezenkívül a modul egy sor LED állapotjelző lámpával is be van építve. Ezek a jelzőlámpák diagnosztikai ablakként szolgálnak, amely képes valós időben és intuitív módon megjeleníteni a modul működési állapotát, a hálózati kommunikáció állapotát, valamint azt, hogy a távoli helyekkel való adatcsere normális-e, lehetővé téve a mérnökök számára, hogy bonyolult eszközök nélkül gyorsan meghatározzák a rendszer normál működését.

Főbb jellemzők

Az Allen Bradley 1745-E151 legjelentősebb tulajdonsága a Rockwell szabadalmaztatott "távoli I/O" kommunikációs protokolljában való jártassága és képessége. Bár ez a protokoll régi, nagy megbízhatóságáról és valós idejű teljesítményéről híres bizonyos ipari környezetben. Erőteljes címzési képességével egyetlen modul akár 256 I/O pontot is képes kezelni, ami elegendő egy közepes méretű gyártósor vagy egy nagy egység elosztott vezérlési igényeinek kielégítésére, bizonyítva kiemelkedő teherbíró képességét és rendszer méretezhetőségét.

Hatékonyság javítása

1.Eredetileg több tucat vagy akár több száz jelvezetéket kellett kihúzni. Most már egyetlen koaxiális kábel is elegendő minden kezeléséhez, így hatalmas mennyiségű vezetéket és kábelezési költséget takarít meg.

2. Kevesebb vezetékkel kevesebb a hibapont. A hibaelhárítás egyszerűbbé válik. Csak ellenőrizze, hogy ez a fővonal megfelelően működik-e. Sokkal egyszerűbb, mint minden vezetéket egyenként ellenőrizni.

3. Kell-e felszerelést hozzáadni a gyártósorhoz? Csak adjon hozzá egy új modult a távoli I/O vonalhoz. Nem kell új vezetékeket kihúzni az elektromos szekrényből. Nagyon kényelmes.

Termék folyamatábra

1.Vételi parancs – A PLC (az agy) utasítást ad neki, például "Start Device No. 3".

2. Fordítás és csomag – Allen Bradley 1745-E151 (a fordító) azonnal lefordítja ezt az utasítást egy speciális "kódba" (adatcsomagba), amelyet a távoli I/O hálózat megért.

3.Küldés – Egy koaxiális kábelen keresztül (hasonlóan egy régimódi TV-kábelhez) ezt a "kódot" a hálózat összes csatlósához (I/O adaptermodulhoz) továbbítják.

4. Jelentés fogadása – A csatlósok megkapják a parancsot, hogy működjenek, és ezzel egyidejűleg visszaküldik állapotukat (például „Feladat befejezve”) a „kód” használatával.

5. Fordítás és jelentés – Ezután a kapott "kódot" visszafordítja számokká, amelyeket a PLC megért, és jelentést küld az agynak.
